基本系統組裝圖
發布時間：2017-03-03 點擊：1611次

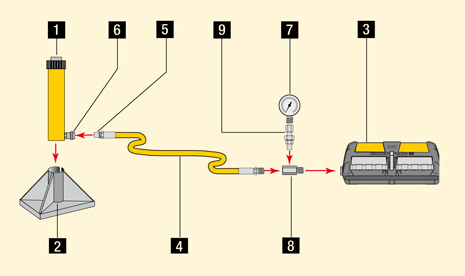

 液壓油缸液壓動力應用。  油缸底座
用在諸如需要液壓油油缸穩定性的
頂升應用。
 泵提供動力源。  軟管輸送液壓油。  快速接頭（雄）快速連接軟管和系統元件。  快速接頭（雌）快速連接軟管和系統元件。  壓力表顯示液壓回路的壓強。  壓力表轉接頭方便壓力表的快速簡易安裝。  旋轉接頭用于被連接配件不能旋轉的場合。  自動阻尼閥 V-10
保護壓力表免受系統的壓力脈動而
引起的損壞。不需要在擰緊壓力表
前調整其方向。
 四通方向控制閥控制雙作用系統中液壓油的方向。  三通方向控制閥
在單作用系統中控制液壓油的方
向。
 安全鎖定閥在頂升應用中控制負載下降。  油路塊
使液壓油從一個泵源分流到幾個油
缸中。
 針閥調節出入油缸的液壓油的流量。 |

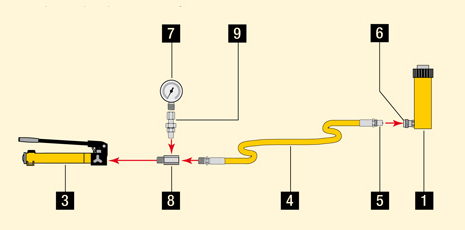

單作用推移應用，諸如壓床。
手動泵提供油缸的進程控制，但在油缸承載25噸以上的長行程應用中，可能需要
手動泵多壓幾次。

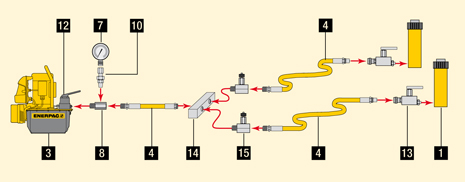

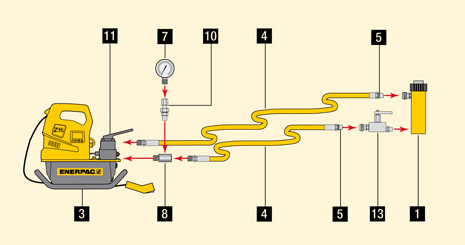

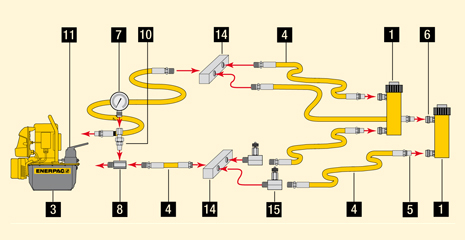

 單作用液壓油缸應用于長行程的頂升場合。  雙作用液壓油缸應用于控制負載緩慢下降的場合。  雙作用油缸用于推/拉應用。  使用單作用油缸的兩點頂升配置。  |

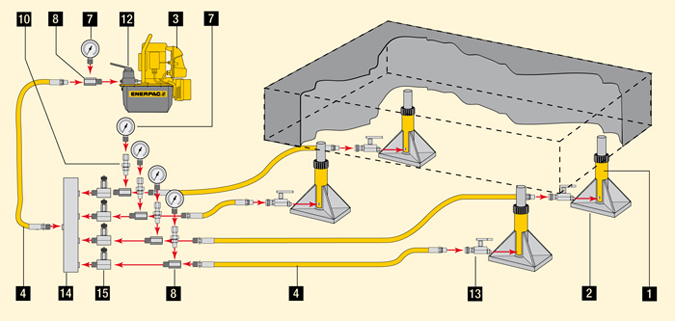

使用單作用油缸和方向控制閥的四點頂升配置。 |
